Curvas e Extremidades

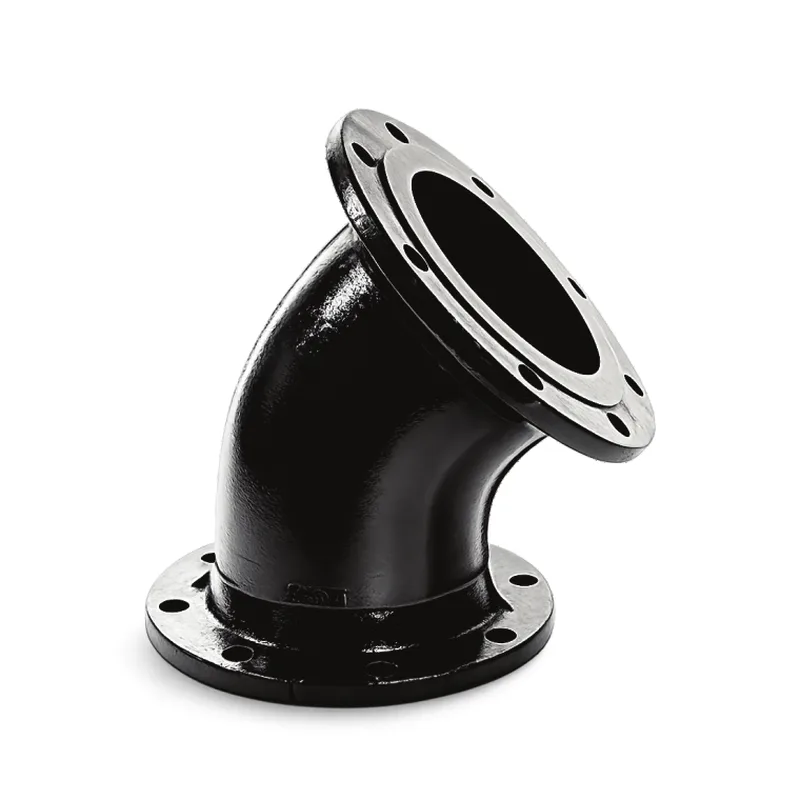

Curva Flangeada
Curva em ferro fundido com extremidades flangeadas, em quatro ângulos.
- Produto
- Curva Flangeada
- Categoria
- Curvas e Extremidades, ferro fundido
- Aplicações
- Irrigação Agrícola, Redes Hidráulicas Rurais, Saneamento e Sistemas Industriais
- Disponibilidade
- Para outras medidas, consultar.
- Atendimento
- Cotação pelo site ou pelo telefone (19) 3549-8424
Medidas de Curva Flangeada
O catálogo apresenta a peça em 4 ângulos. Cada coluna traz as medidas disponíveis para aquele ângulo.
Para outras medidas, consultar.
| 11°15' | 22°30' | 45° | 90° |
|---|---|---|---|
| 80mm | 100mm | 50mm | 50mm |
| 100mm | 200mm | 80mm | 75mm |
| 150mm | sem medida | 100mm | 80mm |
| 200mm | sem medida | 150mm | 100mm |
| 250mm | sem medida | 200mm | 150mm |
| 300mm | sem medida | 250mm | 200mm |
| sem medida | sem medida | 300mm | 250mm |
| sem medida | sem medida | 350mm | 300mm |
| sem medida | sem medida | 400mm | 350mm |
| sem medida | sem medida | sem medida | 400mm |
| sem medida | sem medida | sem medida | 450mm |
| sem medida | sem medida | sem medida | 500mm |
Aplicação
A curva flangeada muda a direção de linhas com uniões por flange. O catálogo apresenta a peça nos ângulos de 11°15', 22°30', 45° e 90°, com medidas específicas para cada ângulo.
A peça integra a linha de conexões em ferro fundido da IRRISAN, indicada no catálogo para sistemas de irrigação e condução de fluidos.
Para selecionar a peça, confira o tipo de extremidade das peças vizinhas e a medida na tabela acima. Em caso de dúvida sobre compatibilidade, envie a especificação da rede junto com o pedido de cotação.
Segmentos de aplicação
Linha
Conteúdos relacionados

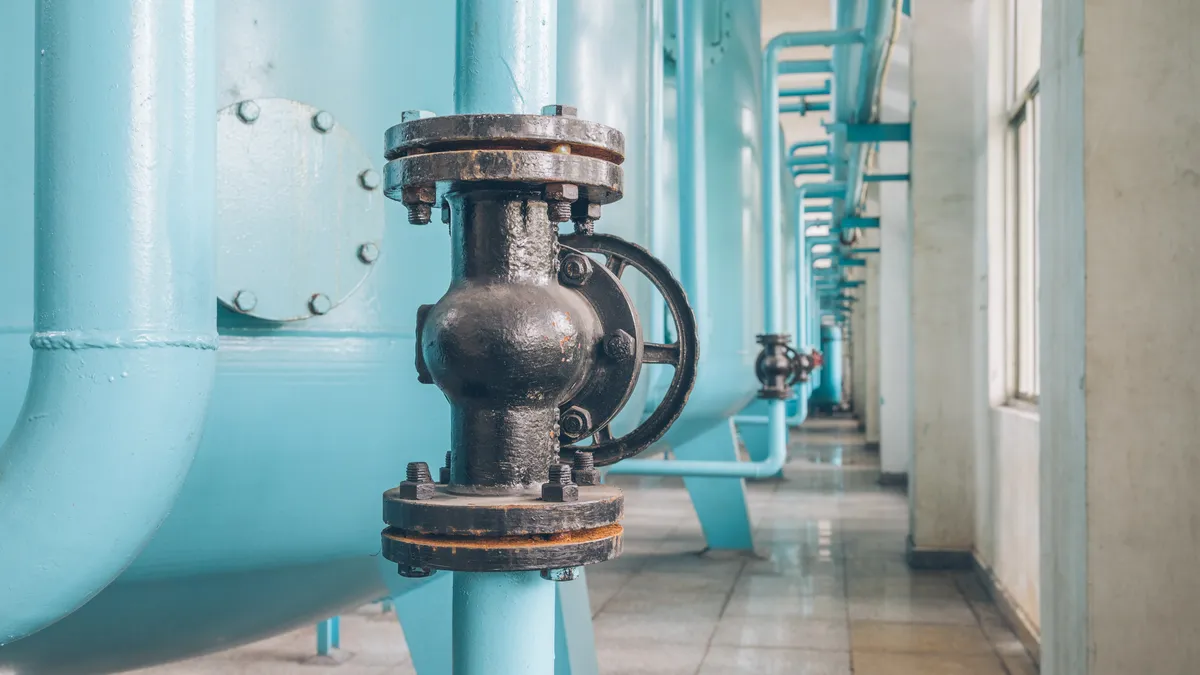

Conexões em Ferro Fundido
Conexões em ferro fundido: onde são utilizadas em redes hidráulicas?
Curvas, tês, reduções, luvas e flanges ligam os trechos de uma rede e mudam o caminho da água. Veja onde essas peças entram e o que observar na escolha.
Ler artigo
Especificação e Aplicação

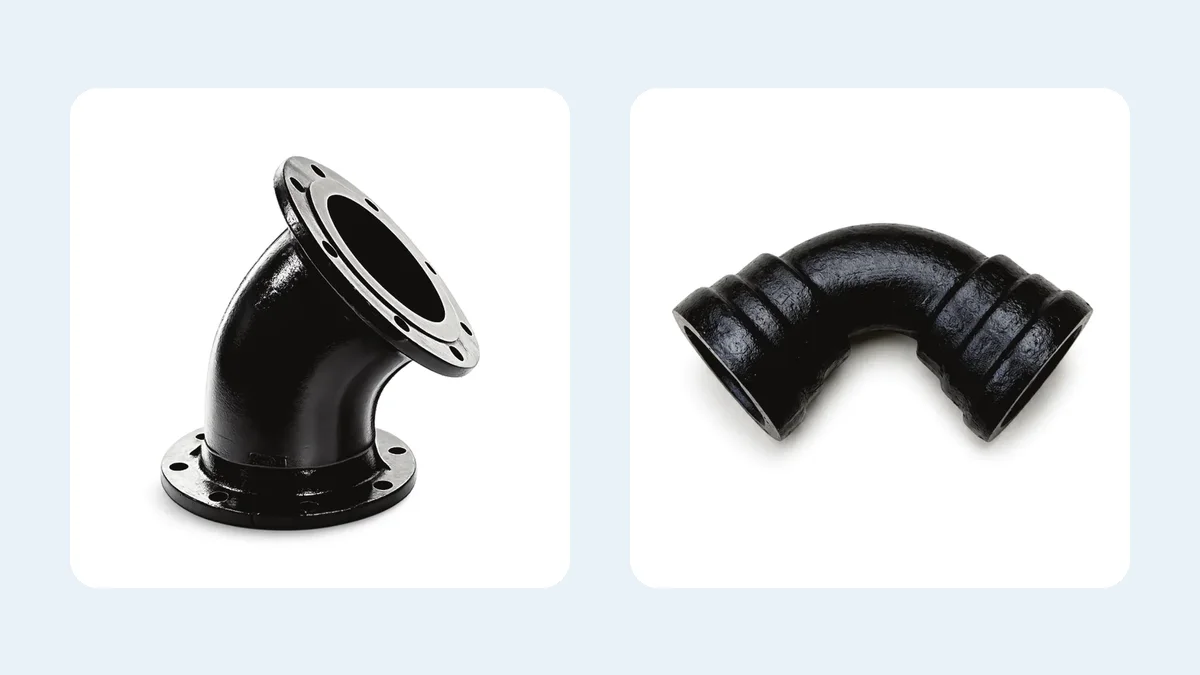

Curva flangeada e curva com bolsa: o que considerar na especificação?
As duas peças mudam a direção da linha, mas se ligam à rede de formas diferentes e têm ângulos e medidas próprias. Veja o que conferir antes de especificar.
Ler artigoDúvidas sobre Curva Flangeada
Quais ângulos e medidas da Curva Flangeada estão no catálogo?
O catálogo IRRISAN apresenta a Curva Flangeada nos ângulos 11°15' (6 medidas, de 80mm a 300mm); 22°30' (2 medidas, de 100mm a 200mm); 45° (9 medidas, de 50mm a 400mm); 90° (12 medidas, de 50mm a 500mm). A tabela completa está nesta página.
Posso solicitar uma medida que não aparece na tabela?
Sim. O catálogo orienta consultar a IRRISAN para outras medidas. Informe a especificação no pedido de cotação e a equipe retorna com a disponibilidade.
Como solicitar uma cotação?
Use o formulário de cotação com o produto, a medida e a quantidade, ou ligue para (19) 3549-8424. A IRRISAN confirma disponibilidade e condições no retorno.
Cotação de Curva Flangeada
Informe a medida, o tipo de extremidade e a quantidade. A IRRISAN confirma disponibilidade e condições no retorno.
