Conexões em Ferro Fundido para Irrigação e Sistemas Hidráulicos

Linha para sistemas de irrigação e condução de fluidos, com foco em resistência mecânica, vedação e durabilidade. São 21 peças no catálogo, cada uma com a sua tabela de medidas.

Solicitar cotação Ver categorias

Da irrigação ao saneamento

As conexões em ferro fundido da IRRISAN são aplicáveis em sistemas agrícolas, rurais e industriais. Elas fazem a ligação entre tubos, mudam a direção da linha, criam derivações, reduzem diâmetros, fecham extremidades e permitem emendas e reparos.

A IRRISAN atua há mais de 10 anos no setor de tubos e conexões para irrigação e saneamento básico, com sede em Mogi Mirim, SP, e atendimento a vários setores e segmentos em todo o país.

  • Resistência
  • Vedação
  • Versatilidade

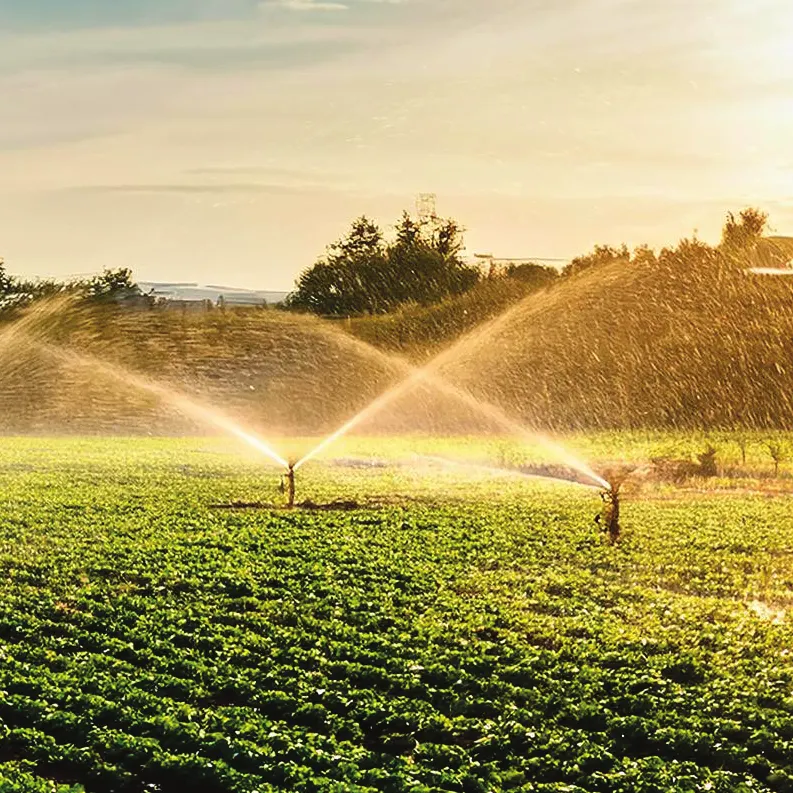

Aspersores em operação em lavoura irrigada

Categorias de conexões

As peças estão organizadas pela função que cumprem na rede.

Tampões, Flanges e Luvas

CAP, flanges, luvas e colar tomada para fechamento, união e derivação de linhas.

Ver categoria

Curvas e Extremidades

Curvas em vários ângulos e extremidades para transição entre bolsa, ponta e flange.

Ver categoria

Tubos, Cruzetas e Tês

Tubos flangeados, cruzetas e tês para derivação e distribuição do fluxo.

Ver categoria

Reduções e Juntas

Reduções concêntricas, excêntricas e junta Gibault para mudança de diâmetro e emendas.

Ver categoria

Tipos de extremidade e união

O nome de cada peça indica como ela se liga ao restante da rede. Conferir as extremidades das peças vizinhas é o primeiro passo da seleção.

  • Bolsa

    Extremidade alargada que recebe a ponta do tubo ou da peça seguinte. Aparece na curva com bolsa, no tê com bolsa, na cruzeta com bolsa e nas reduções com bolsa.

  • Ponta

    Extremidade lisa, que entra na bolsa de outra peça ou recebe luvas e juntas mecânicas. Aparece na extremidade ponta e flange e na redução ponta e bolsa.

  • Flange

    União aparafusada entre duas faces com furação correspondente. Usada em tubos, curvas, tês, reduções e na ligação de válvulas, registros e hidrômetros.

  • Junta mecânica

    União por aperto de parafusos sobre as pontas dos tubos, como na luva de junta mecânica e na junta Gibault, comum em emendas e reparos.

Faixas de medidas por peça

Resumo das tabelas do catálogo. A lista completa de cada peça está na página do produto.

PeçaCategoriaMedidas no catálogoObservação
CAP Tampões, Flanges e Luvas 12 medidas, 50mm a 600mm Outras medidas sob consulta
Flange Cego Tampões, Flanges e Luvas 14 medidas, 50mm a 800mm Consultar disponibilidade PN16
Luva de Junta Mecânica Tampões, Flanges e Luvas 13 medidas, 50mm a 600mm Outras medidas sob consulta
Curva com Bolsa Curvas e Extremidades Ângulos 11°, 22°, 45°, 90° Outras medidas sob consulta
Curva Flangeada Curvas e Extremidades Ângulos 11°15', 22°30', 45°, 90° Outras medidas sob consulta
Tê Flangeado Tubos, Cruzetas e Tês 21 medidas, 50mm x 50mm a 450mm x 450mm Outras medidas sob consulta
Tê com Bolsa Tubos, Cruzetas e Tês 34 medidas, 100mm x 50mm a 400mm x 400mm Outras medidas sob consulta
Redução Flangeada Concêntrica Reduções e Juntas 22 medidas, 75mm x 50mm a 450mm x 400mm Outras medidas sob consulta
Junta Gibault Reduções e Juntas 12 medidas, 50mm a 600mm Outras medidas sob consulta
Tubo Flangeado Tubos, Cruzetas e Tês 12 medidas, 50mm a 600mm Outras medidas sob consulta

Buscar por medida no catálogo

O que informar para selecionar a peça

Estas informações ajudam a equipe da IRRISAN a confirmar a peça e a disponibilidade. A definição técnica da rede cabe ao projeto de cada instalação.

  1. Tipo de extremidadePonta, bolsa, flange ou junta mecânica, conforme as peças vizinhas.
  2. Diâmetro ou combinação de diâmetrosConforme a tabela do produto, por exemplo 150mm ou 200mm x 100mm.
  3. Ângulo, nas curvas11°, 22°, 45° ou 90° na curva com bolsa; 11°15', 22°30', 45° ou 90° na curva flangeada.
  4. Classe de pressãoConsulte a IRRISAN. O catálogo indica consultar PN16 em itens específicos.
  5. Quantidade e prazo desejadoPara a IRRISAN confirmar disponibilidade e condições.

Aplicações

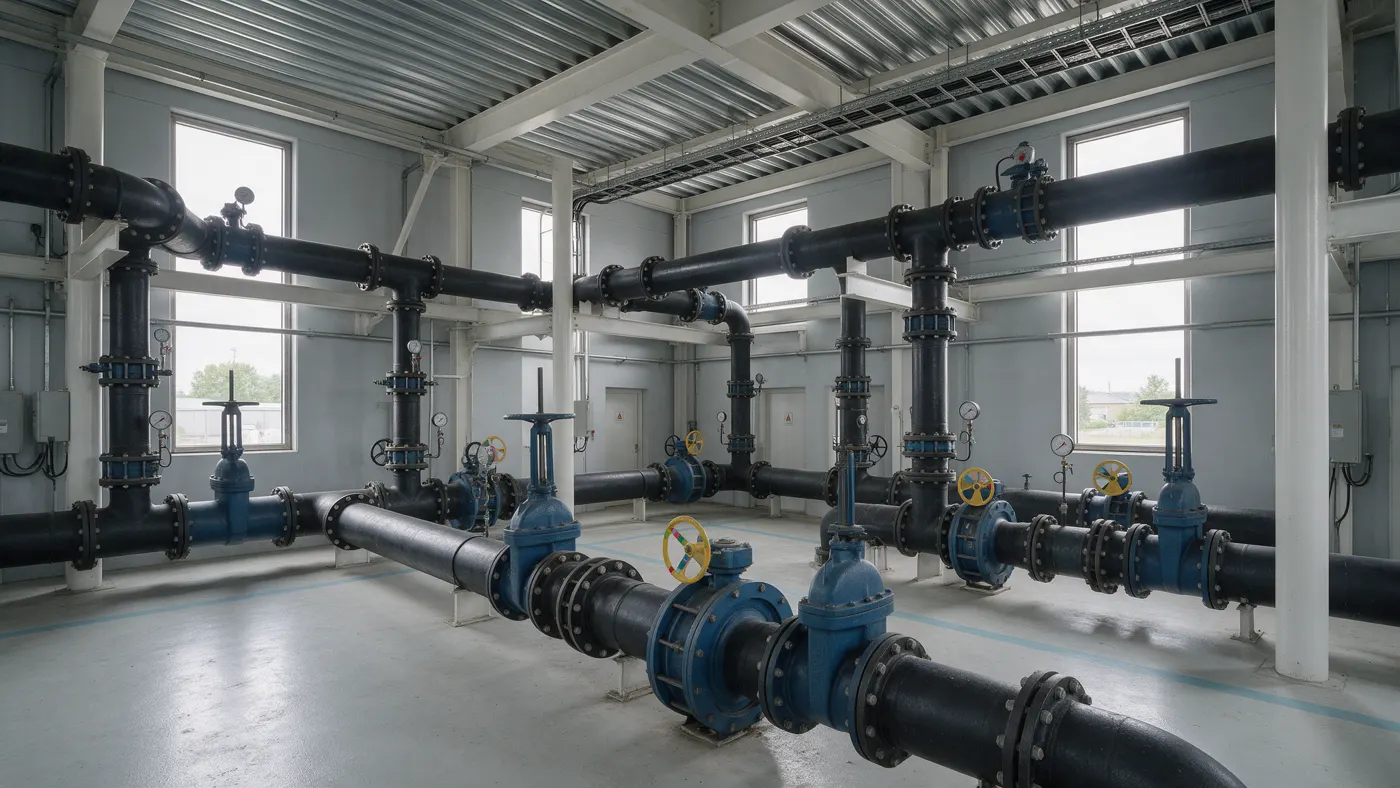

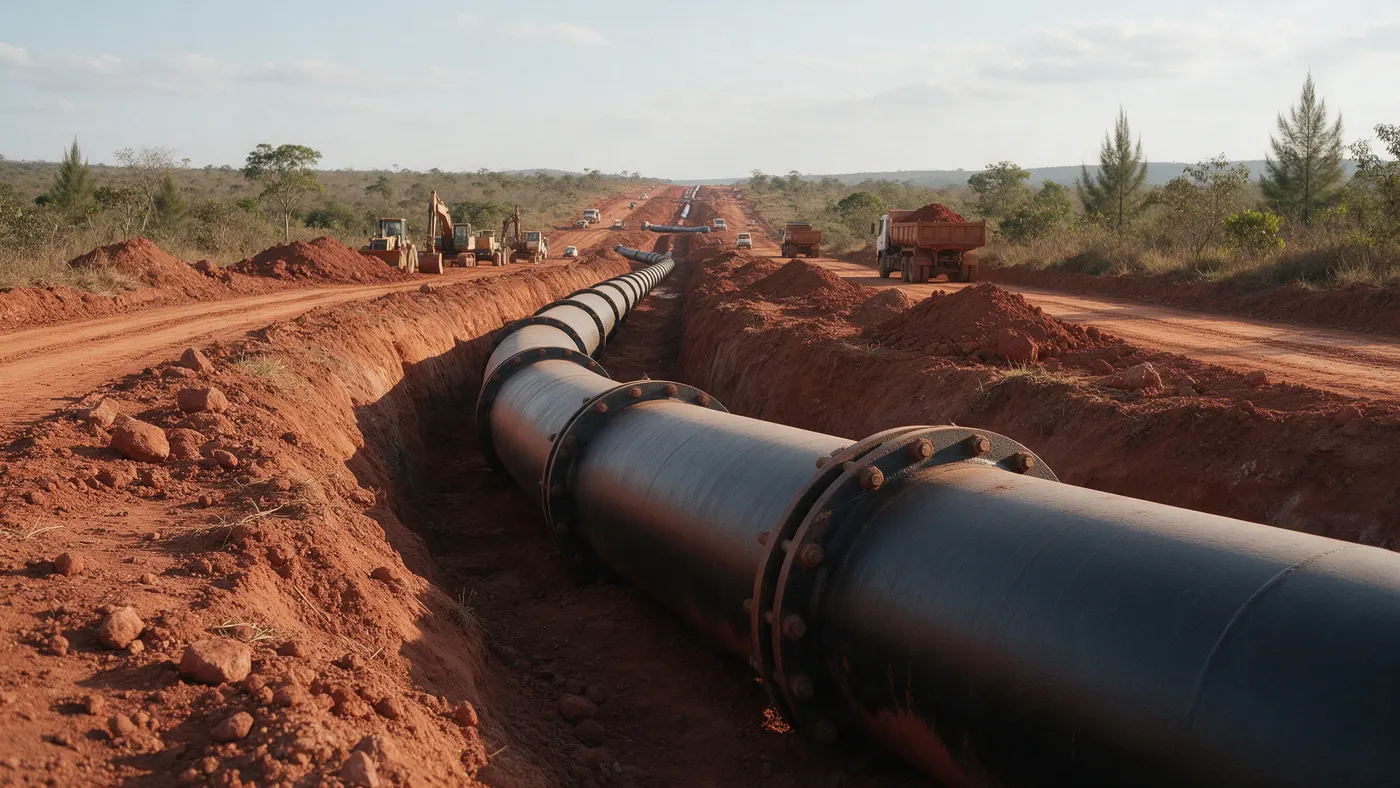

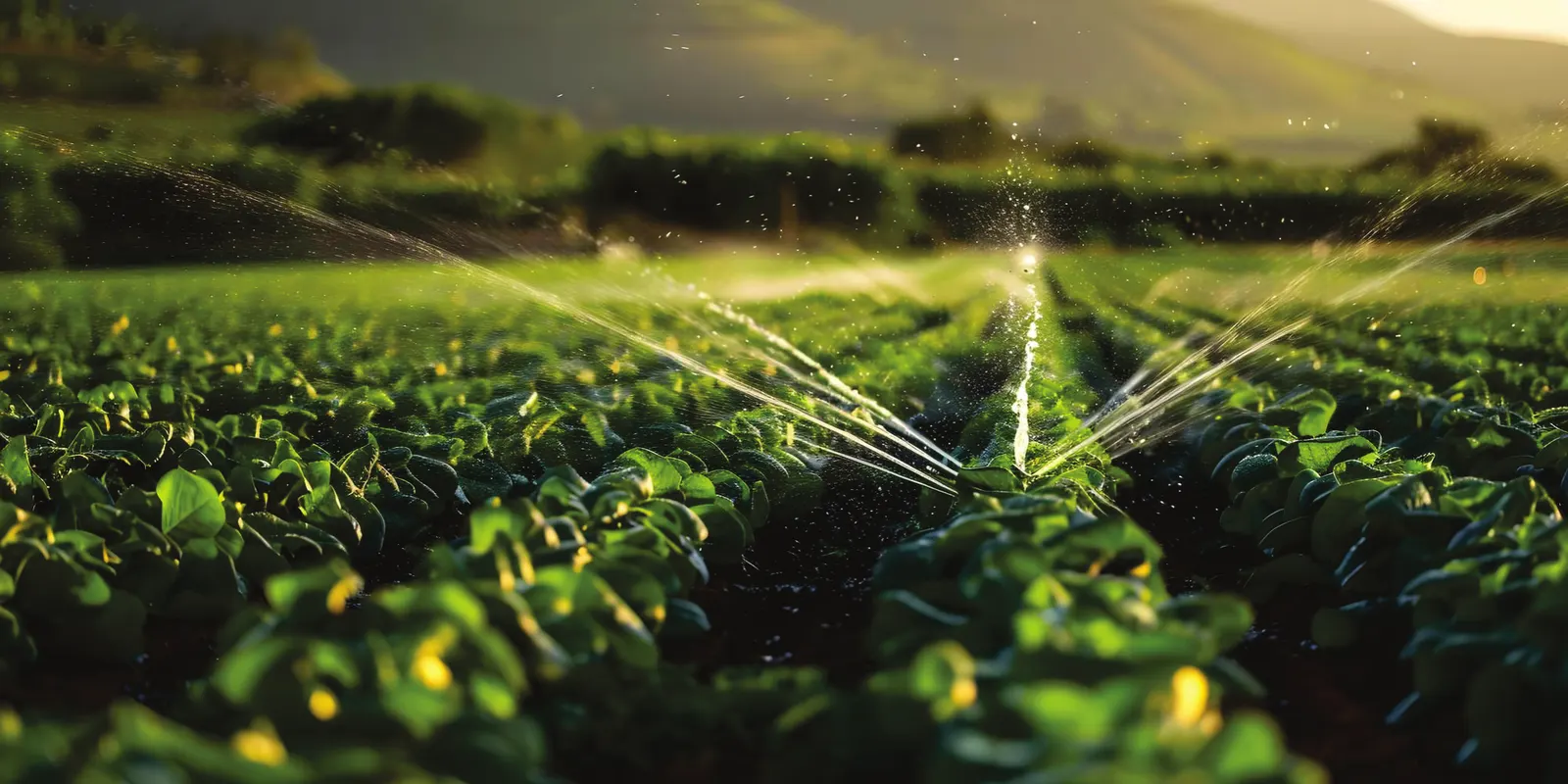

Aspersores irrigando lavoura ao amanhecer Irrigação Agrícola Eficiência na distribuição de água. Área agrícola com linhas de irrigação em operação Redes Hidráulicas Rurais Componentes para aplicações no campo. Tubulação de grande diâmetro sendo instalada em vala Saneamento Da irrigação ao saneamento. Casa de bombas com tubulações flangeadas e registros Sistemas Industriais Resistência para operações exigentes.

Catálogo de conexões

Consulte as medidas no catálogo web ou baixe a versão em PDF.

Consultar catálogo Baixar PDF (3,8 MB)

Perguntas sobre conexões em ferro fundido

Quais conexões em ferro fundido a IRRISAN oferece?

O catálogo reúne 21 itens: CAP, flange cego, contra flange, luva de correr, luva de junta mecânica, colar tomada, curvas com bolsa e flangeada, extremidades, tubo flangeado, cruzetas, tês, reduções e junta Gibault.

Onde as conexões em ferro fundido são aplicadas?

O catálogo indica aplicação em sistemas de irrigação agrícola, redes hidráulicas rurais, saneamento e sistemas industriais, na condução de fluidos.

As medidas das peças estão disponíveis no site?

Sim. Cada produto tem página própria com a tabela de medidas transcrita do catálogo. Para medidas que não aparecem na tabela, o catálogo orienta consultar a IRRISAN.

As conexões são fabricadas em PN16?

O catálogo indica consultar a disponibilidade em PN16 para flange cego, extremidade bolsa e flange e extremidade ponta e flange. Para os demais itens, informe a necessidade no pedido de cotação.

Como solicitar cotação de conexões?

Use o formulário de cotação informando peça, tipo de extremidade, medida, ângulo quando for curva e quantidade, ou ligue para (19) 3549-8424.

Precisa cotar conexões em ferro fundido?

Envie o produto, a medida e a quantidade. A equipe da IRRISAN confirma disponibilidade e condições.

Solicitar cotação (19) 3549-8424
